  计量泵
当前位置:首页 > 产品中心 > 计量泵

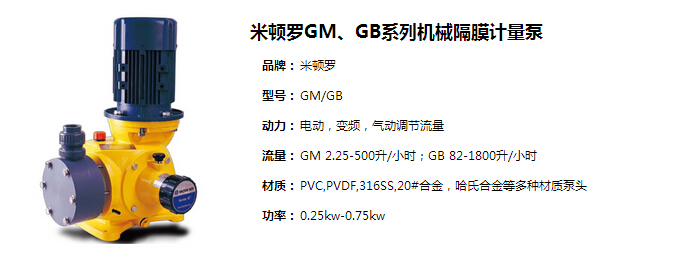

米顿罗GM、GB系列机械隔膜计量泵
发布时间:2015-4-2 12:46:19 | 浏览次数:1508 次

主要性能参数:

●最大流量:659L/H

●最高排出压力:211bar

●调节比10:1,稳态精度+/-1%

●吸入提升高度可达3米水柱




主要特征

驱动端

●偏心机构驱动,机构紧凑,设备安装空间小。

●独特的蜗轮/蜗杆结构,保证机械驱动部件连续、平稳工作。

●蜗杆底部圆锥滚子轴承取保传动机构大负荷下长期稳定运行。

●油浴润滑,只需定期更换润滑油,润滑系统无需专门维护。

●所有运动部件均为油浴润滑寿命长。

●在停机或运行状态下均可流量调节,调节方式可选手动、电动、气动或调频。



液力端

●液压驱动隔膜,隔膜寿命更长。

●高精度单向止回阀结构保证计量泵精确投加。

●内置可调压力释放阀自动保护隔膜和泵头部件,免受超压损坏。

●PVC,PVDF,316SS,20#合金,哈氏合金等多种材质泵头,适合各种物料。

●可选双头并联,单头流量可单独调节。

●可选压力式双隔膜检漏(就地/远程)报警。


 主要应用

●石化/化工/炼油工艺应用

●电厂锅炉水处理



米顿罗MROY系列液压隔膜计量泵

米顿罗mRoy A 系列流量/压力表:
柱塞直径 速比



SPM

 1425rpm





最大粘度

 cp



型号 金属泵头(L/H)-1425rpm 塑料泵头 电机
7BarG 14BarG 20BarG 24BarG 7BarG 10BarG
7/16″ 77 19 2660 RA001 ---- ---- ---- ---- 1.5 1.4 0.25KW
48 30 1760 RA002 2.5 2.2 2.1 2.1 2.0 1.9
5/8″ 48 30 550 RA005 5.6 5.3 5.0 5.0 5.0 4.7
7/16″ 15 96 310 RA008 8.8 8.5 8.5 8.2 7.9 7.5
5/8″ 24 60 260 RA011 11.9 11.6 11.3 11 11 10.7
1-1/16″ 48 30 150 RA020 19 19 18 17 18 18
24 60 75 RA040 39 38 36 36 36 35
15 96 40 RA060 61 60 58 57 57 57
10 152 35 RA090 94 91 - - - -
8 178 30 RA120 116 112 - - - -
MiltonRoy-mRoy B 系列流量/压力表详情参数介绍如下:
柱塞直径 速比



SPM

 1425rpm





最大粘度

 cp



型号 金属泵头(L/H)-1425rpm 塑料&金属泵头 电机
28BarG 41BarG 67BarG 103BarG 7BarG 10BarG
19/32″ 25 60 102 RB020 21 20 19 18 22 22 0.75KW
为标准

1.1KW
调速时
可选
19 80 74 RB030 28 27 22 21 30 30
12 120 44 RB040 40 39 38 36 42 41
10 152 38 RB050 53 51 49 47 55 54
7/8″ 19 80 169 RB070 61 57 50 - 66 65
12 120 114 RB090 91 88 80 - 96 95
10 152 88 RB120 119 115 105 - 125 124
1-7/16″ 19 80 58 RB180 160 - - - 179 176
12 120 34 RB270 248 - - - 267 264
10 152 26 RB330 303 - - - 329 326
mRoy D 系列流量/压力表
1-7/16″
mRoyB双头泵
38 40 100 RD170 132(1) - - - 170 163
25 60 80 RD260 226(1) - - - 264 258
19 80 58 RD360 320(2) - - - 358 352
12 120 34 RD530 496(2) - - - 534 528
10 152 26 RD660 606(2) - - - 659 651
  (1)最大压力限于24BarG,(2)最大压力限于17BarG,(3)仅有金属泵头
mRoy H 系列流量/压力表
柱塞直径 速比



SPM

 1425rpm





最大粘度

 cp



型号 金属泵头(L/H)-1425rpm 电机
7BarG 28BarG 55BarG 83BarG 103BarG 124BarG
7/16″ 77 19 2660 RH002 1.8 1.7 1.6 1.4 1.4 1.2 0.25KW
48 30 1760 RH003 2.5 2.2 1.9 1.9 1.9 1.9
24 60 720 RH005 5.3 5.0 4.7 4.4 4.1 3.8
15 96 310 RH009 8.8 8.2 7.9 7.2 6.6 6.3
10 152 210 RH014 14 13 13 11 10 9.7
8 178 180 RH015 17 16 15 14 13 12
米顿罗MiltonRoy-mRoy P 系列高粘度流量/压力表如下介绍所示:
柱塞直径 速比



SPM

 1425rpm





最大粘度

 cp



型号 金属泵头(L/H)-1425rpm 电机
7BarG 14BarG 20BarG 24BarG
7/16″ 77 19 12200 RP001 1.6 1.6 1.6 1.7 0.25KW
48 30 7500 RP002 2.3 2.0 2.0 2.0
24 60 4000 RP004 4.7 4.7 4.4 4.4
15 96 2000 RP008 7.9 7.5 7.5 7.2
12 120 1000 RP010 9.8 9.4 9.4 9.0
5/8″ 48 30 5000 RP005 5.0 4.7 4.4 4.4
24 60 2500 RP011 11 10 10 10
15 96 1250 RP015 18 17 17 16
12 120 600 RP020 22 21 21 20
1-7/16″ 24 60 1000 RP035 35 34 32 31
15 96 500 RP050 55 54 52 51
12 120 300 RP070 68 68 65 63
mRoy T 系列流量/压力表
柱塞直径 速比



SPM

1425rpm





最大粘度

cp



型号 金属泵头(L/H)-1425rpm 电机
140BarG 175BarG 211BarG
11/32″ 48 30 1760 RT001 1.4 1.3 1.2 0.55KW
24 60 700 RT002 2.8 2.5 2.3
15 96 337 RT004 4.3 4.0 3.8
10 152 143 RT006 6.8 6.4 6.0
8 180 95 RT007 8.1 7.6 7.1
mRoy W 系列流量/压力表
柱塞直径 速比



SPM

1425rpm





最大粘度

cp



型号 金属泵头(L/H)-1425rpm 电机
140BarG 175BarG 211BarG
1/2″ 38 40 650 RW008 8.8 8.4 7.8 1.1KW
25 60 285 RW012 14 13 12
19 80 160 RW015 18 17 16
12 120 43 RW025 29 27 25 1.5KW
10 152 41 RW030 34 32 30
注:表中阴影部分为额定流量
美国米顿罗mRoy系列液压隔膜计量泵产品代码(例如:RB070S067D1MNN)
R B 0 7 0 S 0 6 7 D 1 M N N
系列 型号 流量 材料 压力 电机 接口 调节 检测 底座





相关内容:  米顿罗LMI电磁隔膜计量泵         米顿罗MBH液压隔膜计量泵
